Porteur Forestier F10D Rottne
Gamme Forestier

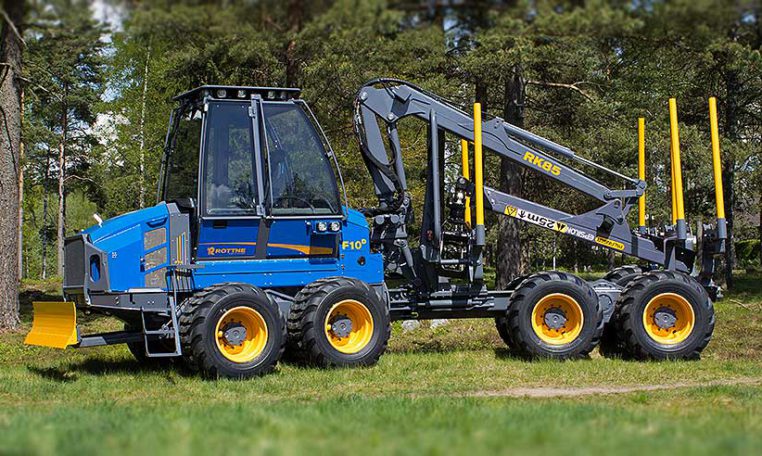

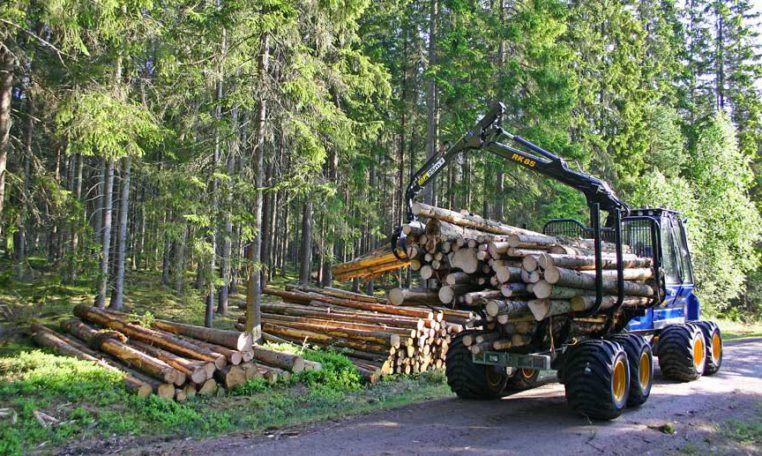

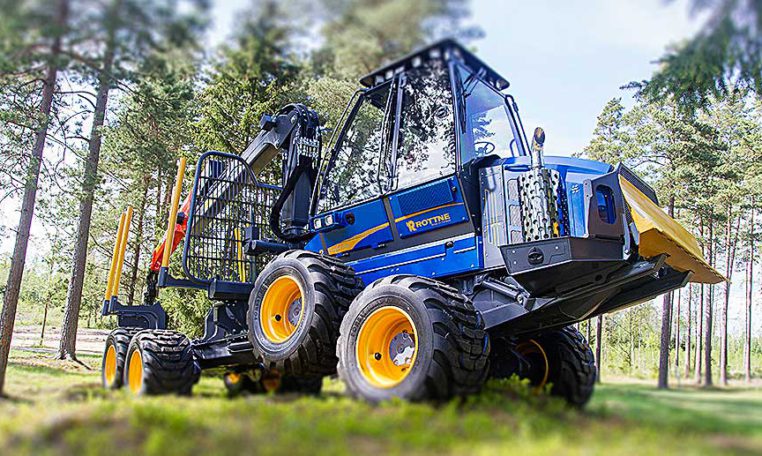

Le Porteur ROTTNE F10D est la continuité du populaire Rottne F10B et dispose de toutes les fonctionnalités demandées d’un véritable porteur. Sa stabilité, sa flexibilité, sa facilité de manoeuvres ainsi que sa faible pression au sol et sa bonne capacité de charge sont les caractéristiques typiques de cette machine.
Moteur puissant gérant facilement les exigences de contrôle des émissions
ROTTNE F10D dispose désormais d’un nouveau moteur diesel avec une plus grande puissance et la dernière technologie conforme aux exigences de contrôle des émissions conformément au Tier 4 Final (FT4) et disposant d’une bonne marge. Pour en savoir plus sur nos moteurs, voir en page 7.
Les grandes vitres de la cabine et le tableau de bord bas offrent une visibilité fantastique sur l’ensemble de la zone de travail. Le système de contrôle Rottne D5 offre des réglages personnels pour des résultats de travail maximum. Une cabine offrant une grande ergonomie de confort et de fonction créant un environnement de travail optimal. En option, Rottne F10D peut également être équipé du système de suspension de la cabine Comfort Line qui offre aux chauffeurs une conduite fluide et sans secousses.
De nombreuses options pour adapter le porteur
Relevage de boggies hydraulique proportionnel, boggies anti-cabrage, tilt de pied de grue, double telescope et lame avant sont des exemples d’équipements optionnels pouvant-être sélectionnés pour adapter le porteur aux différents types de terrain et aux conditions de travail.
Avec l’ordinateur de bord et le GPS (voir en page 11) vous obtenez des informations détaillées sur la production quotidienne avec des coordonnées pour le positionnement des piles de bois en bordure de route et un suivi précis en temps réel de chargement, de déchargement, de transport, d’entretien et de réparation, etc.
La marque Rottne leader incomparable de l’exploitation forestière.
Les porteurs forestiers Rottne sont déclinés autour d’une gamme complète et homogène selon vos besoins.
- Cabine Confort Line
- Caisse outils complète
- Caméra de recul
- Charge supplémentaire
- Chaînes
- Commande à distance
- Essuie-glaces
- Extension châssis
- GPS
- Graissage centralisé
- Grue double télescope avec 9.2 m de portée
- Huile bio
- Imprimante couleur
- Kit main libre
- Lame bull
- Logiciel porteur
- Ordinateur de bord
- Pare-soleil
- Phares xénon ou LED
- Pompe de filtration
- Pompe de remplissage
- Pompe à vide
- Protection incendie
- Relevage bogie
- Rotator
- Système essieux breveté
- Système préchauffage moteur et cabine
- Tracks
| Moteur | |
|---|---|
| Type | John Deere 4045 HF Tech Plus PVX, 4 cyl. 4.5 litres, Tier 3B, 4-soupapes avec système d'injection par rampe commune, turbo à géométrie variable, intercooler refroidi par eau et filtre à particules. |
| Puissance | 116 kW / DIN, 158 cv à 1800 tr/min. |
| Couple maxi | Couple maxi 645 Nm à 1400 tr/min. |
| Cylindrée | 4.5 litres (274 in3) |
| Réservoir | 125 litres (33 US gal) |
| Transmission | |
|---|---|
| Type | Transmission hydrostatique par 8 roues avec moteurs hydraulique. Système de transmission Rottne D5. Le système est complètement séparé de tous les autres circuits hydraulique et possède son propre un réservoir d'huile et son système de filtration. L'huile est refroidie par un échangeur de chaleur. Entrainement des roues par bogie avec blocage de différentiel à commande manuelle à l'avant et à l'arrière. |
| Force de traction maxi | 177 kN (31 250 lbf) |
| Vitesse - 1ère | 0 - 6 km/h (0 - 3.7 mph) |
| Vitesse - 2ème | 0 - 10.4 km/h (0 - 6.5 mph) |
| Vitesse - 3ème | 0 - 25 km/h (0 - 15.5 mph)) |
| Freins | |
|---|---|
| Type | Frein négatif à bain d’huile sur l’arbre d’entrainement des bogies avants et arrières avec commande électro-hydraulique. Lorsque frein est activé la pompe hydrostatique de translation est automatiquement régulée. Pédale de frein dans les deux sens de marche. Frein de stationnement et d'urgence mécanique par manque de pression, à bain d’huile. |
| Pneumatiques | |
|---|---|
| 8 WD | Trelleborg T428 : 600/50x22.5, 5 |
| Châssis | |
|---|---|
| Type | Articulation avec roulement de giration et verrou de cadre. |
| Angle de braquage | +/- 43° |
| Max. direction | 48 kNm (35 400 lb ft) |
| Angle Horizontal | +/- 25° |
| Système hydraulique | |
|---|---|
| Type | Le système hydraulique « Laod sensing » à pression constante totalement séparé de la translation. La filtration et conduite de retour d’huile sont montés sous le niveau d'huile dans le réservoir hydraulique afin d’éviter toute cavitation. Le réservoir peut basculer vers le haut pour les opérations de maintenance dégagent ainsi les filtres et tuyaux de retour. Filtration avec séparation de l'eau. |
| Capacité de la pompe | Pompe hydraulique à piston axial de 110 cm ³, 165 litres à 1500 tr/min. |
| Pression | 30 à 200 bars. |
| Filtration | Filtration, retour : 10 microns abs. Filtration, fuite d'huile : 10 microns abs. Filtration avec séparateur d’eau : 3 microns. |
| Capacité du réservoir | 90 litres (24 US gal) |
| Système électrique | |
|---|---|
| Type | Système électrique avec technologie Can-Bus « Rottne D5 Can-Bus ». |
| Batterie | 24 volts (2batterie) 115 Ah |
| Alternateur | 110 A |
| Système de contrôle machine | ROTTNE D5, with a 9" colour touch screen |
| Projecteurs de travail | 21, montés sur la cabine. |
| Cabine | |
|---|---|
| Type | Spacieuse, cabine sécurisée anti-vibrations. Certifiée ISO. |
| Niveau de bruit | 69 dBA |
| Système Climatisation | ACC |
| Grue | |
|---|---|
| Type | Type Rottne RK-85. Grue à flèche montée sur couronne. Télescope. Grappin Hultdins SG 260. Rotator GV-12 avec simple frein. |
| Capacité de levage | 86.7 kNm (63 950 lb ft) |
| Angle de rotation | 380° avec 2 vérins. |
| Portée | 7.5 / 9.3 m (24.6 / 30.5 ft) |
| Force de rotation | 27.1 kNm (19 920 lb ft) de couple. |

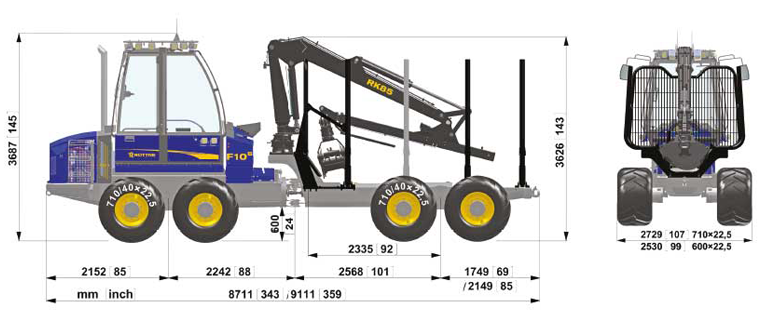

| Poids et Dimensions panier de chargement | |
|---|---|
| Type | Caisse avec cadre central (porte-bogie 2330 mm) et jonction cabine avec couronne d'orientation. Trois ranches de chargement avec l'un d'eux monté sur glissière à commande hydraulique les 2 autres peuvent être déplacées mécaniquement. Une têtière hydraulique de protection cabine peut également être déplacée verticalement de 600mm. |
| Poids en service à partir de | 12 850 kg (28 300 lbs) |
| Largeur | 2 530 mm* (99 in) / 2 729 mm** (107 in) |
| Longueur | 8 711 mm (343 in) |
| Hauteur de transport | 3 687 mm (145 in) |
| Garde au sol (au verrou de cadre articulé) | 600 mm (24 in) |
| Capacité de chargement | 9 000 kg (19 850 lbs) |
| Surface de chargement | 4 m2 (43 ft2) |
| Produit: | Forestier |
| Type: | Porteur |
| Marque: | Rottne |
| Modèle: | F10D |
| Etat: | Neuf |
