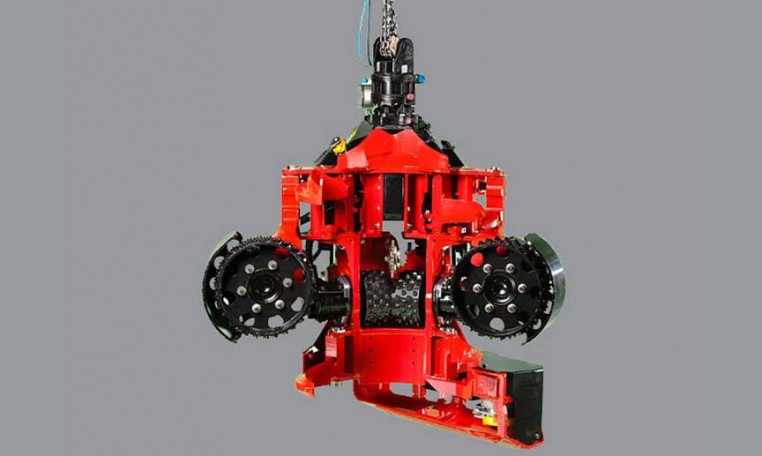

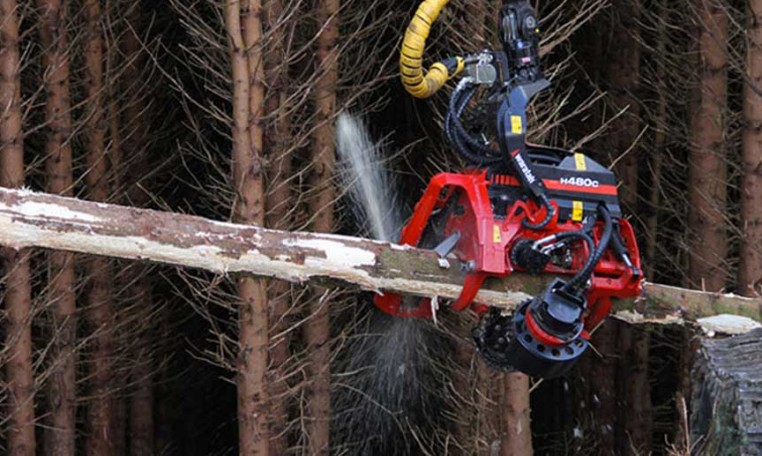

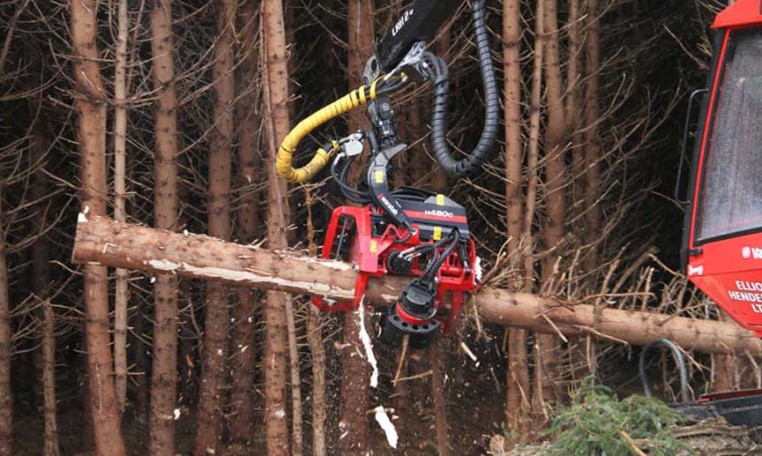

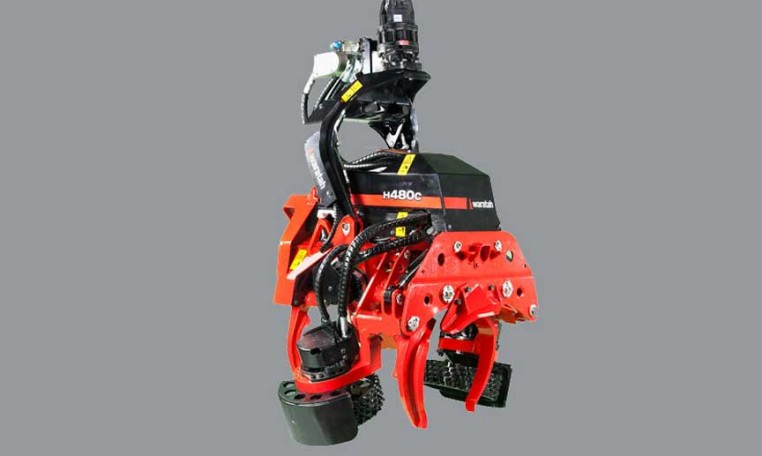

Tête abattage H480C Waratah – Série 400, 4 rouleaux
La tête d’abattage Waratah H480C allie puissance de coupe et excellente qualité d’ébranchage pour tous les diamètres.
De nouvelles options de moteur d’entraînement permettent d’optimiser la vitesse de défilement et la force d’alimentation. Les moteurs de 400/630 cc offrent une performance remarquable des premières aux dernières coupes d’éclaircie tandis que les moteurs de 500/800[780] cc conviennent mieux pour les coupes d’éclaircie tardives et l’abattage de régénération. La H480C offre des performances sans précédent pour le façonnage, particulièrement pour le bois de grande taille. La nouvelle géométrie des bras des rouleaux d’alimentation permet une prise solide et facilite la manipulation des troncs de tous diamètres de manière fiable. Les opérateurs apprécient également la puissance et l’efficacité de l’alimentation continue à quatre rouleaux qui réduit la friction.
De nouveaux procédés de fabrication rendent les structures de châssis encore plus résistantes. De nouveaux butoirs en caoutchouc protègent les structures et prolongent la durée de vie du châssis. Les nouveaux bras des rouleaux d’alimentation ont des roulements plus durables, des goupilles et des vérins renforcés, et l’acheminement des boyaux est bien protégé. Quatre couteaux ébrancheurs mobiles, un couteau supérieur fixe et un couteau inférieur fixe suivent les contours de la tige. La géométrie des couteaux et la longueur des arêtes de coupe de la H480C assurent une excellente qualité d’ébranchage de tous les diamètres de tige.
La soupape éprouvée EVO2 contrôle efficacement le débit d’huile hydraulique et la commande de la tête, ce qui permet d’améliorer le rendement énergétique de la machine de base. L’unité de scie SuperCut 100 offre un diamètre d’abattage maximal de 710 mm et peut être équipée en usine d’options de moteur de scie Parker ou Bucher. Le tendeur de chaîne automatique de l’unité de scie prolonge la durée de vie de la barre et de la chaîne, tandis que le dispositif intégré de graissage de la chaîne permet de réduire la consommation d’huile. La maintenance quotidienne a été simplifiée davantage (p. ex., l’entretien facilité du système optionnel de marquage en couleur fait économiser temps et argent).
- Couteau sup. à commande hydraulique
- Différents types de roues de mesure de longueur
- Ens. barres de scie et chaînes
- Marquage 2 coul.
- Moteur de scie Parker Bucher
- Rotateur et articulation
- Rouleaux MenSe Moipu et MTH
- Soupape de rotateur
- Traitement des souches
- Équipement MTH
| Dimensions | |
|---|
| Largeur avec bras ouverts | 1880 mm - 6,2 pi |
| Largeur avec bras fermés | 1200 mm - 4,0 pi |
| Hauteur sans rotateur ni articulation | 1350 mm - 4,4 pi |
| Poids | |
|---|
| Sans rotateur ni articulation | 1240 kg - 2,734 lb |
| Abattage / Coupe | |
|---|
| Diamètre maximal de coupe | 710 mm - 28,0 po |
| Barre de scie | 825 mm - 32,5 po |
| Type de barre | 10 mm - ,404 po |
| Vitesse de la chaîne (m/s, pi/s) | 40 m/s - 131 pi/s |
Vitesse4,5 à 6,0 m/s - 15 à 20 pi/s
| Alimentation | |
|---|
| 4 RM avec rouleaux d'alimentation hydraulique en acier | |
| Force d'alimentation brute | |
| Avec moteurs 400/630 cc (4xDanfoss) | 27 kN - 6,070 lbf |
| Avec moteurs 500/800 cc (4xDanfoss) | 30 kN - 6,789 lbf |
| Avec moteurs 400/630 cc (2xDanfoss/2xPoclain) | 27 kN - 6,070 lbf |
| Avec moteurs 500/780 cc (2xDanfoss/2xPoclain) | 30 kN - 6,789 lbf |
| Vitesse | 4,2 à 5,3 m/s - 14 à 17 pi/s |
| Ouverture maximale du rouleau d'alimentation | 680 mm - 26,8 po |
| Ébranchage | |
|---|
| Couteaux ébrancheurs | 4 mobiles et 2 fixes. |
| Diamètre maximal d’ébranchage | 460 mm - 18,1 po |
| Ouverture maximale des couteaux supérieurs | 680 mm - 26,8 po |
| Ouverture maximale des couteaux inférieurs | 710 mm - 28,9 po |
| Exigences hydrauliques | |
|---|
| Pression d'utilisation maximale | 28 MPa - 4,061 psi |
| Capacité de pompe recommandée | 290 à 340 l/min - 77 à 90 gal/min |
| Système de contrôle et de mesure adaptation | |
|---|
| Timbermatic 300, H09 | |
| TimberRite, Motomit IT/PC, Dasa 4 | |
| Système de contrôle et de mesure, nouvelle livraison | |
|---|
| TimberRite | |
